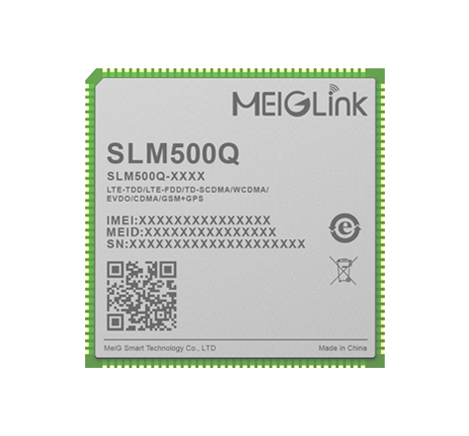

智能模组SLM500Q

美格智能SLM500Q系列核心板，采用高通骁龙200系列的QCM2150，该CPU采用 28nm FinFET 制程，内置 64bit ARM、4 核A53（4*1.3GHz），支持 Decode/encode 最高 1080P@30fps、H.264，支持 HD+屏幕分辨率，支持两路 ISP 摄像头，搭载 Android 10 操作系统，支持板卡内存为 1GB+8GB（2GB+16GB、3GB+32GB），支持 LTE Cat4，最大下行速率可达150Mbps，最大上行速率可达 50Mbps。支持 TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM 多种网络制式，集成了GNSS和2.4&5G Wi-Fi的宽带智能无线通信模组。

SLM500Q系列模组，目前包含了以下区域的子型号：SLM500Q-C、SLM500Q-E*、SLM500Q-A*、SLM500Q-LA*、SLM500Q-J*、SLM500Q-AU*、SNM500Q。

SLM500Q可提供语音、短信、通讯簿、2.4G/5G WiFi、BT 和 GPS 功能；产品支持双 800W 的 3D 摄像或景深拍照，可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

主要优势：

● 支持 LTE Cat.4，最大下行速率可达 150Mbps

● 各网络制式的全面覆盖

● 支持主屏最高支持 HD+（ 1440x720），@60pfs

● 支持双ISP，双摄（8M+8M）功能

● 最高支持 13MP camera

● 集成多星座 GNSS 接收机，满足不同环境下快速、精准定位的需求

● 支持1080P @30fps 视频的录制和播放

基本属性：
产品型号：	智能模组SLM500Q

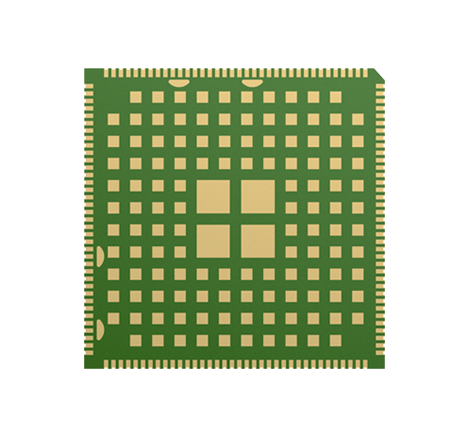

封装：	LCC+LGA 封装
尺寸：	40.5×40.5×2.8mm
重量：	< 13g
工作温度范围：	-30°C ~ +75°C
存储温度范围：	-40°C ~ +85°C
一般特性：
操作系统：	Android 10
存储：	8GB eMMC+1GB LPDDR3 （默认） 16GB eMMC+2GB LPDDR3 （可选）
突出特性：
WLAN：	2.4G/5G, 802.11 a/b/g/n/ac
蓝牙：	BT2.1+EDR/3.0/4.1 LE/4.2 BLE
GNSS ：	GPS/GLONASS/BeiDou
LTE Cat.4，支持分集接收天线，下行支持 MIMO 2×2，支持 3GPP E-UTRA Release 12
带宽：	1.4/3/5/10/15/20MHz
内置充电芯片和电量计，支持双卡双待，通过 USB 进行固件更新
USB 接口：
符合 USB 2.0 规范，支持 USB OTG
I2C 接口：	最大可支持5组
(U)SIM 接口：	2 组（1.8V/2.95V）
UART 接口：	最大可支持3组（支持硬件流控，最高速率达4Mbps）
SD 卡接口：	1组（支持 SD 3.0, 4-bit SDIO）
PWRKEY ：	1.8V，内部上拉
SPI 接口：	最大可支持5组
ADC接口：	2组
GPIO接口：	*24
马达驱动接口：	1组
LED指示接口：	1组
天线接口：	主天线、分集天线、GNSS 天线和Wi-Fi & BT 天线接口
音频接口：
模拟音频：	扬声器、听筒、耳机、3 组麦克风，支持 1 组降噪麦克风
摄像头接口：
主 Camera：	4-lane MIPI_CSI; 辅 Camera：2-lane MIPI_CSI ;最高速率 2.1Gbps/Lane;可以最大支持 13M 像素拍照
触摸屏接口：	电容式触摸屏
接口：
LCM接口：	4-lane MIPI_DSI HD+(1440×720) @60fps
音频&视频：
支持 VoLTE 超高清语音通话，以及 SRVCC/CSFB 语音回落技术24-bit/192kHz 高保真音乐回放
视频编解码：	1080P @30fps
Wi-Fi 视频：	编解码最高 1080P @30fps
灵敏度：
LTE FDD B1：	-102dBm LTE FDD B3: -102dBm
LTE FDD B5：	-102dBm LTE FDD B8: -102dBm
LTE TDD B34：	-101dBm LTE TDD B38: -102dBm
LTE TDD B39：	-102dBm LTE TDD B40: -102dBm
LTE TDD B41：	-102dBm WCDMA B1: -110dBm
WCDMA B8：	-110dBm TD-SCDMA B34: -109dBm
TD-SCDMA B39：	-109dBm
EVDO/CDMA BC0：	-109dBm
EGSM900：	-109dBm
DCS1800：	-109dBm
输出功率：
Class 4 (33dBm±2dB) for GSM850
Class 4 (33dBm±2dB) for EGSM900
Class 1 (30dBm±2dB) for DCS1800
Class 1 (30dBm±2dB) for PCS1900
Class E2 (27dBm±3dB) for GSM850 8-PSK
Class E2 (27dBm±3dB) for EGSM900 8-PSK
Class E2 (26dBm±3dB) for DCS1800 8-PSK
Class E2 (26dBm±3dB) for PCS1900 8-PSK
Class 3 (24dBm+1/-3dB) for WCDMA bands
Class 3 (24dBm+3/-1dB) for EVDO/CDMA BC0
Class 2 (24dBm+1/-3dB) for TD-SCDMA bands
Class 3 (23dBm±2dB) for LTE-FDD bands
Class 3 (23dBm±2dB) for LTE-TDD bands
电气参数：
供电电压：	3.55V~4.4V，典型值 3.8V
GSM：
GPRS：	最大 107Kbps (DL)/85.6Kbps (UL)
EDGE：	最大 236.8Kbps (DL)/236.8Kbps (UL)
数据特性：
LTE：	Cat.4 FDD: 最大 150Mbps (DL)/50Mbps (UL) Cat.4 TDD: 最大 117Mbps (DL)/30Mbps (UL)
UMTS：	DC-USDPA: 最大 42Mbps (DL) HSUPA: 最大 5.76Mbps (UL) WCDMA: 最大 384Kbps (DL/UL
TD-SCDMA：	最大 4.2Mbps (DL)/2.2Mbps (UL)
CDMA2000：	EVDO: 最大 3.1Mbps (DL)/1.8Mbps (UL) 1X Advanced: 最大 307.2Kbps (DL/UL)
中国/印度：
SLM500Q-C：
LTE FDD：	B1/B3/B5/B8
LTE TDD：	B34/B38/B39/B40/B41
WCDMA：	B1/B8
TD-SCDMA：	B34/B39
EVDO/CDMA：	BC0
GSM：	900/1800MHz
欧洲、中东、非洲/韩国/泰国：
SLM500Q-E：
LTE FDD：	B1/B3/B5/B7/B8/B20/B28A
LTE TDD：	B38/B40/B41
WCDMA：	B1/B5/B8
GSM：	850/900/1800/1900MHz
北美：
SLM500Q-A：
LTE FDD：	B2/B4/B5/B7/B12/B13/B17/B25/B26/B66
WCDMA：	B2/B4/B5/B8
GSM：	850/1900MHz
澳大利亚/台湾/巴西：
SLM500Q-AU：
LTE FDD：	B1/B3/B5/B7/B8/B28
LTE TDD：	B40
WCDMA：	B1/B5/B8
GSM：	850/900/1800MHz
日本：
SLM500Q-J：
LTE FDD：	B1/B3/B8/B18/B19/B26
LTE TDD：	B41
WCDMA：	B1/B6/B8/B19
拉丁美洲：
SLM500Q-LA：
LTE-FDD：	B2/B4/B5/B7/B8/B25/B28/B66
LTE TDD：	B40
WCDMA：	B2/B5/B8
GSM：	850/900/1900MHz
全球：
SNM500Q:
仅支持 Wi-Fi & BT
